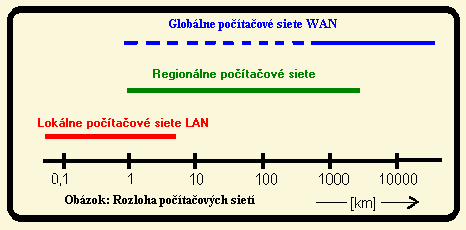

1.Lokálne počítačové siete - LAN (Local Area Netwok)
2.Regionálne počítačové siete
3.Globálne počítačové siete - WAN (Wide Area Netwok)

1.Lokálne počítačové siete
sú typické siete umiestnené v niekoľkých susedných miestnostiach resp. v jednej budove alebo maximálne v jednom podniku. Dáta sa v nich prenášajú rýchlosťou 10 až 100 Mbit/sec. Z najznámejších technológii sa používajú Ethernet, Arcnet, Token Ring a optické vlákna (FDDI).
Regionálne počítačové siete
sú siete rozmiestnené v jednej oblasti resp. na jednom území, napr. sieť krajská, celoštátna. Vznikajú spojením väčšieho množstva lokálnych sieti, medzi ktorými sa komunikuje rýchlosťou asi 64 až 512 Kbit/sec. K prepojeniu jednotlivých sieti sa obvykle používajú pevné linky verejnej telefónnej siete.

2.Regionálna počítačová sieť
Osobitne postavenie medzi regionálnymi počítačovými sieťami majú mestské siete MAN (Metropolitan Area Netwok). Je to vyvolané vysokou koncentráciou obyvateľstva, preto sa v nich používajú pomerne vysoké prenosové rýchlosti až okolo 100 Mbit/sec. Ako sieťové médium sa používajú optické vlákna.

3.Globálne počítačové siete
sú siete kontinentálneho resp. svetového charakteru. Vytvárajú sa spájaním jednotlivých regionálnych sieti, medzi ktorými sa komunikuje rýchlosťami 64 až 512 Kbit/sec prípadne aj vyššími. Obvykle sa používajú pevné a komutované linky verejnej telefónnej siete a v niektorých prípadoch aj družicové spoje.



Topológia siete je spôsob vzájomného prepojenia počítačov. Najpoužívanejšie sú :

1.zbernicová (BUS)
2.kruhová (RING)
3.stromová (HUB)

1.Topológia zbernicova

je zo všetkých najjednoduchšia. Všetci účastníci siete sú pripojení paralelne za sebou. Jej výhodou je ľahká inštalácia a jednoduché pripájanie ďalších účastníkov do siete. Na konci zbernice musí byť zakončovaní člen. Táto topológia sa používa na sieťach typu Ethernet, ktoré existujú v dvoch verziách:
tenký Ethernet - maximálna dĺžka segmentu (zbernice) pri použití starších sieťových kariet je180m, pre novšie sieťové karty až 300m. Počítače sa pripájajú na tenký koaxiálny kábel pomocou BNC konektora, čo znemožňuje manipulovať s počítačom na stole.
Technológia tenký Ethernet je veľmi poruchová, ale lacná. Spoľahlivosť je možné zvýšiť použitím EAD zásuviek, z ktorých sú jednotlivé počítače pripájané pomocou káblov až 5m dlhých. Tým sa však kabeláž predražuje.
hrubý Ethernet - maximálna dĺžka segmentu (zbernice) je 500m. Počítače sa pripájajú pomocou konektorového kábla, ktorý umožňuje ich umiestnenie vo vzdialenosti až 50m od zbernice. Technológia hrubý Ethernet je drahšia ako tenký Ethernet, ale je spoľahlivejšia.
Počítače v sieťach Ethernet komunikujú medzi sebou tak, že vysielať na zbernicu a prijímať dáta z nej môžu všetci súčasne, ale ak dvaja resp. viacerí naraz vyšlú údaje, nastáva kolízia, ktorá sa odstraňuje čakaním, po uplynutí ktorého sa vysielanie opakuje. Doba čakania sa určuje generátorom náhodných čísiel, ktorý je priamo v obvodoch sieťovej karty. Tak sa zabraňuje opakovaniu kolízie.

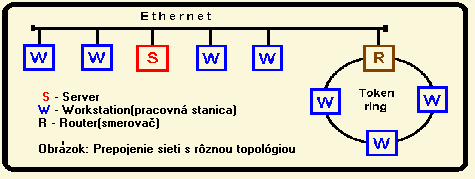

Príklad topológie zbernica je na obrázku.

Popis obrázku:
Na obrázku sú uvedené dve lokálne siete. Prvá je typu Ethernet a obsahuje jeden server a štyri pracovné stanice. Druhá sieť je typu Token Ring. Ta obsahuje len tri pracovné stanice. K prvej sieti musí byť pripojená routerom, ktorý zabezpečuje transformáciu sprav zo siete typu Ethernet do siete typu Token Ring a opačne. Tým je umožnená komunikácia pracovných staníc siete Token Ring so severom na sieti Ethernet.



2.Topológia kruhová

sa používa v sieťach Token Ring firmy IBM. Keďže sú počítače spojené do kruhu, signál (token) ich postupne prechádza všetky. Ktorý počítač má signál, môže vysielať, ostatné počítače môžu len počúvať. Týmto je odstránená možnosť vzniku kolízii pri súčasnom vysielaní niekoľkými stanicami, ako je to známe zo sieti typu Ethernet. Dnes sa v týchto sieťach používa prenosová rýchlosť 16Mbit/sec. Nevýhodou tejto topológie je horšia inštalácia siete a obmedzený počet staníc v kruhu.
Príklad topológie kruh je na predchádzajúcom obrázku.

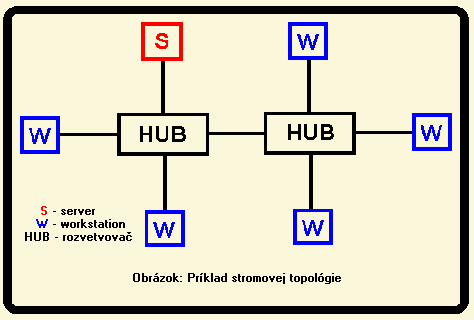

3.Topológia stromova

sa používa v dvoch sieťach a to v sieťach Arcnet a v sieťach Ethernet - krútená dvojlinka. Počítače sa prepájajú pomocou rozvetvovačov (rozbočovačov alebo hubov). Sieť Arcnet v tejto sieti sa ako sieťové médium používa koaxiálny alebo optický kábel.
V prevedení koaxiálny kábel sa používajú 4-, 8- alebo 16-cestné rozvetvovače, ktoré môžu byť aktívne alebo pasívne. Aktívny rozvetvovač signály prijíma a po zosilnení vysiela ďalej. K nemu môžu byť pripojené koncové zariadenia alebo ďalší aktívny hub. Vzdialenosť dvoch aktívnych rozvetvovačov môže byť až 600m. Pasívny rozvetvovač signály len prijíma a bez zosilnenia vysiela ďalej. Môže pripájať len koncové zaradenia a to do vzdialenosti až 30m.
V prevedení optický kábel sa používa ako aktívne mnohobodové rozvetvovače (maximálne 64-cestné) a umožňujú pripojiť ďalší rozvetvovač až do vzdialenosti 2400m.

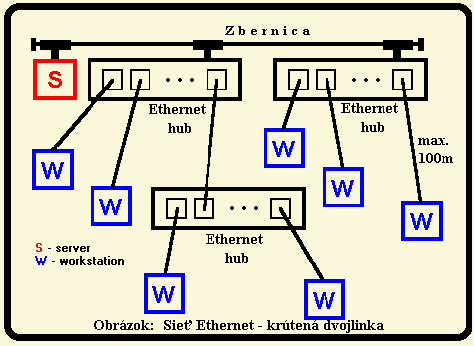

Krútená dvojinka je najmladšia a najkvalitnejšia, ale najdrahšia kabeláž používaná v sieťach typu Ethernet. Najčastejšie sa používa ako súčasť štruktúrovanej kabeláže. Tu sa používajú Ethernet HUBy (rozbočovače) k vetvení do 12, 16, 24 alebo až 48 smerov. Ethernet HUB je z jednej strany pripojený na zbernicu (má konektor pre tenký alebo hrubý Ethernet) a z druhej strany sú zásuvky RJ45 pre krútenú dvojlinku. Tá umožňuje pripojiť ďalšie zariadenia až do vzdialenosti 100m. Konštrukcia Ethernet HUBov dovoľuje ich kaskádovanie, t.j. spájanie za sebou, maximálne do štvrtej úrovne.
